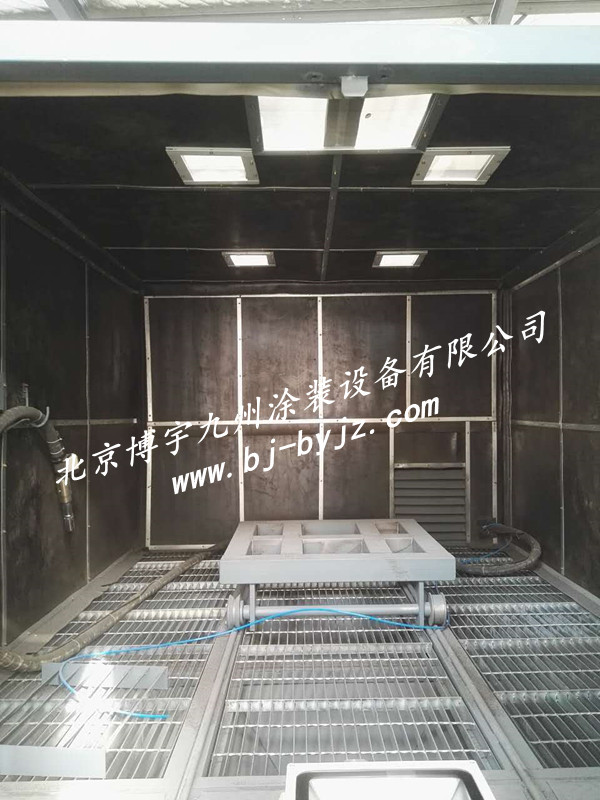

噴砂房?jī)?nèi)部圖
噴砂系統的重要元件：砂、閥i元件它的主要作用是控制砂料的開啟及關閉、并無級調整噴砂（丸）時砂流量的大小。我公司采用氣夾式控制方式專門為噴砂系統設計制造了 大砂閥（氣控砂閥），該閥采用美國clemco公司技術，具有質量可靠、調整方便、維護簡單等特點，是世界各國廣泛采用的一種結構；砂閥中與砂料接觸的僅 有磨損橡膠套，更換方便，使用壽命長（達3000小時以上）。
截止閥是我公司為了方便噴砂系統維修而專門設計的專用閥門。其主要功能是當砂閥發生堵塞或需要更換時可將截止閥關閉，這樣就避免了在維修砂閥時要將噴砂罐中的砂料全部放出。裝在噴砂主機下面、與噴砂閥相聯接。該截止閥終身免維護免維修。
回 轉加料閥安裝在噴砂主機的頂部，其主要作用是控制噴砂罐的加砂量，因?yàn)閲娚肮逓閴毫θ萜?，而且要求耐磨，難以做到透明，因此操作人員難以辨別噴砂罐中的加 砂量；為此我們?cè)趪娚肮奚习惭b了料位傳感器，當噴砂罐中 的砂料達到設定值后，噴砂罐上的回轉加料閥就會自動關閉，以免影響噴砂主機的正常工作。維修時可以直接用當?shù)夭少?gòu)的氣動或者電動截止閥替代。
高 速噴槍具有一個文氏形的噴管，氣流在進入高速噴丸槍的收縮段時，氣流開始加速直到音速；當?shù)竭_(dá)文氏管的直段時，氣流速度穩定在音速，當氣流到達文氏管的擴 張段時氣流繼續加速達到超音速；在文氏管的擴張段有圓周分布的二次補氣孔，因此在超音速階段，氣流急劇膨脹，噴嘴就從二次補氣孔吸入大量的輔助空氣，將丸 料進一步加速；與普通噴丸槍相比，這種噴槍噴砂速度快，工作效率可提高50%(最高工作效率達到30m2/h)，且反沖力較小，操作時省力；該型高速噴丸 槍的收縮段、直段和擴張段全部由碳化硼制造，工高速噴槍可以用其它耐磨材料自制作壽命長，一般一把高速噴槍可使用800—1000小時。
粉塵分選系統
1，系統構成：砂塵分離器本體、磨料分選調節機構、過濾網及檢修清理口、操作平臺組成。
2，可調式分離器作用：根據用戶需要的磨料顆料直徑的大小，通過調節機構調節過流面積的大小來調節循環系統風量的流速，從而達到對磨料分選的目的。該分選 系統不僅保證了本噴砂房對不同材質磨料的兼容，同時保證了噴砂效率的提高、減輕了除塵器的負荷、改善房體內操作工人工作環境。
3，砂塵分離器上設計有可換的防沖刷擋板，保證了砂塵分離器的使用壽命、減少的砂塵分離器的維修工作量。
4，砂塵分離器采用三級分選：一級為慣性分離；二級為攏流風力清洗，三級為篩網式分離器。
.除塵系統
1, 組成：除塵器、煙囪及吸排塵管路、脈沖閥、脈沖儀、除塵風機。
2, 除塵器采用濾筒除塵，全部濾料采用日本生產的新型材料。
3, 濾筒性能特點：可水洗、過濾精度5um-10um、過濾阻力小于45Pa、每一濾芯過濾面積8-10平方米。
4, 除塵器內安裝有文氏管誘導器，保證了反吹清灰的效果。
5, 脈沖儀提供脈沖電源將脈沖閥打開、反吹壓縮空氣經文氏管誘導器誘導數倍于反吹壓縮空氣對濾芯進行反吹清灰。
6, 濾芯按統一尺寸制作，采用抽屜式結構，濾芯拆裝、清洗方便，減輕了勞動強度。
磨料回收系統（工作原理）
1, 環保型蜂窩式風力循環噴砂房核心技術為采用國際先進的蜂窩式吸砂地板技術，運用氣力輸送原理，將砂料收集、回收、循環。
2, 它由風機產生回收動力，通過蜂窩式吸砂地板將噴砂房中的含塵含砂空氣，全部自上而下吸入地板，再經吸砂管道吸送到砂塵分離器中進行分離，其中，可重復使用磨料自動繼續循環回收使用，不可用破碎磨料、粉塵等經先進的濾筒除塵單元過濾后，自動收集于除塵桶，實現并滿足了職安、環保作業要求。
3，磨料回收管路采用8mm 16Mn板制作；回收管路拐彎處采用18mm 16Mn板制作。
